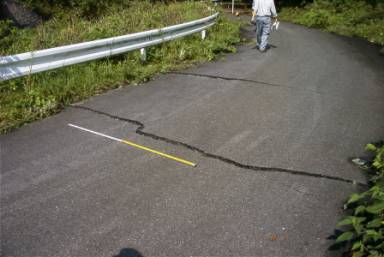

23）地震断層？

　地質調査所の調査ﾁｰﾑが

「地震断層の可能性が高い」とした路上の開口亀裂。

　見かけ上、左横ずれ断層である。

（国道180号線の脇道

　西伯町 上中谷笹畑地区）　

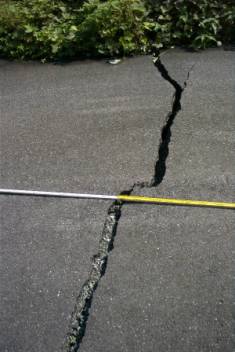

24）同　上

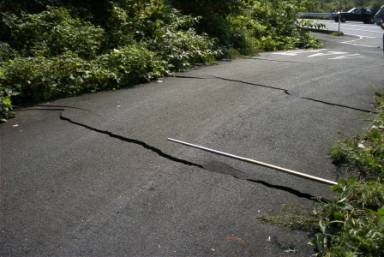

25）同　上

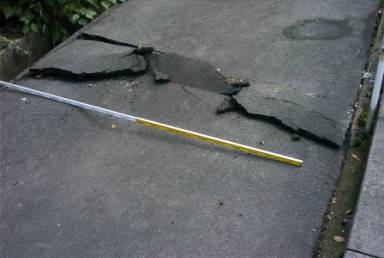

26）圧縮破壊亀裂

　地表面に現れた地震断層近くの歩道に見られる圧縮破壊亀裂。

（国道180号線　西伯町

上中谷 笹畑地区）

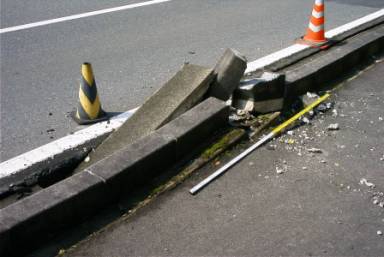

27）同　上

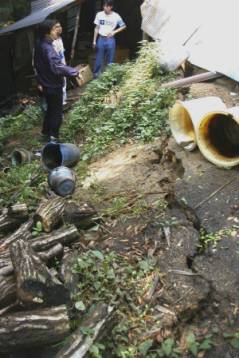

28）炭焼き小屋の変状

　23)〜25)に示した「地震断層？」を延長した山腹斜面に位置する炭焼き小屋。

地震の影響で表層に滑落崖が発生し、小屋の内部にまで発達している。

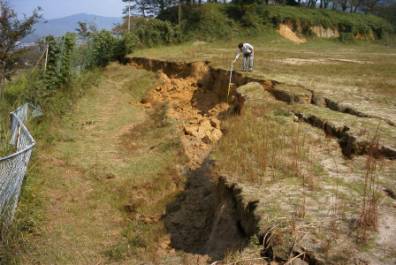

29）切土斜面崩壊

当初、新聞紙上で「グラウンドに２〜2.5ｍの段差が生じた」として報道された、法勝寺中学校内の滑落崖。

地質は風化花崗岩からなり、肩部からの円弧すべりであった。

（西伯町馬場）

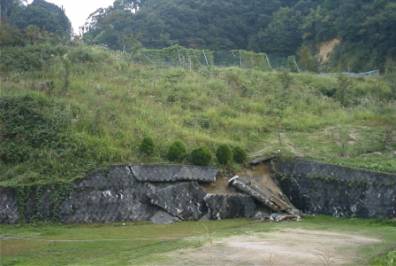

30）ﾌﾞﾛｯｸ積み擁壁崩壊

　写真中央の金網フェンス下方が、29)の円弧すべり末端部に位置する。擁壁の崩壊原因は、すべり土塊による押し出し(？)



ブロック積み擁壁の崩壊。
